Ретротема. Продолжение. Приемник В. Плотникова «Москва»
«Так вот, чем меньше частот преобразований
и тупее чувствительность приёмника - тем выше качество его приёма.
Именно поэтому на сегодняшний день считается самым высококачественным
АМ-приёмник прямого усиления».

Борис Попов (UN7CI) на форуме CQHAM.

     Заметка написана с использованием купюр из статьи В.Плотникова, опубликованной в журнале «Радио» № 11 - 1959 г. Она, так сказать, несколько «осовременена» по элементной базе и некоторым другим положениям, которые упрощают сборку и подтверждают мнение, изложенное в эпиграфе к данной заметке.
     Для тех радиолюбителей, кто захочет ознакомиться с оригиналом полного авторского описания статьи В.Плотникова - ссылка размещена здесь.
     Радиоприемник работает в диапазоне длинных и средних волн. Прием производится на внутреннюю магнитную антенну. Питание приемника осуществляется от трех гальванических элементов типа АА.

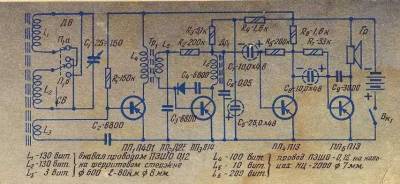

Приемник собран по схеме прямого усиления 2-V-3 на четырех германиевых транзисторах p-n-p проводимости. Из них в первых двух каскадах рекомендовано применять, в отличие от оригинала, оба высокочастотных транзистора типа П401-403, МП416,417,422, 1Т308 и двух П13,14, МП39-42. Схема приемника приведена ниже.

     Антенный контур образован катушками L1 и L2 и переменным конденсатором С1. При работе приемника в диапазоне длинных волн катушки L1 и L2 соединяются последовательно, а при работе в диапазоне средних волн параллельно. Сигнал через катушку связи L3 поступает на первый каскад усилителя ВЧ, собранного на транзисторе VТ1. Для лучшего использования усилительных свойств этого транзистора необходимо подобрать сопротивление смещения R1 такой величины, чтобы коллекторный ток транзистора VТ1 был равен 0.7—1,5 ма. Связь между первым и вторым каскадами усиления ВЧ трансформаторная.

     Второй каскад усиления ВЧ и первый каскад усиления НЧ собраны на транзисторе VТ2. Нагрузкой рефлексного каскада по ВЧ служит дроссель, а по НЧ - сопротивление R3. Автоматическое смещение подается через сопротивление R2. Коллекторный ток этого каскада равен 0,3-0,5 ма. В качестве детектора VD1 в оригинале использован точечный диод Д2Е, который рекомендуем заменить на диод типа Д9 или Д311. Напряжение звуковой частоты с детектора подается на базу транзистора VТ2. Второй и третий каскады усиления НЧ собраны на транзисторах VТ3 и VТ4. Коллекторные токи транзисторов VТ3 - 0,5 ма и VТ4 - 4-6 ма устанавливаются подбором сопротивлений автоматического смещения R5 и R7.
     Коэффициенты усиления транзисторов приемника указаны в таблице, приведенной ниже. Они могут быть и выше - около 100-120, что повысит чувствительность и громкость приемника, но заодно укоротится срок работы комплекта батареек, т.к. изменится энергопотребление приемника.

     Конденсатор обратной связи С8 улучшает частотную характеристику усилителя и препятствует возбуждению приемника по высокой частоте. Фильтр R4С5 служит для устранения самовозбуждения по низкой частоте.
Явным недостатком приемника является отсутствия регулятора громкости. Его можно ввести, изменив подачу напряжения смещения на базу с помощью делителя напряжения. Для этого + С7 подсоединяют к движку вводимого переменного резистора 4,7 кОм, установленного между базой VТ4 и массой. Номинал резистора R7 подбирают (51 - 75 кОм) по току коллектора в пределах 4-6 ма. Выключатель питания совмещен с осью переменного резистора 4,7 кОм (регулятор громкости).

     Нагрузкой выходного каскада служит обмотка электромагнитного громкоговорителя, в качестве которого используется капсюль ДЭМ-4М. Для приемников бытового назначения такого класса частотная звуковая характеристика не столь важна. Поэтому решено было отказаться от переделки капсюля ДЭМШ-1 в громкоговоритель, а применить доступный распространенный телефонный капсюль.
Вариантом экономичного однотактного выходного каскада с нагрузкой на высокоомный капсюль может быть и применение режима плавающей рабочей точки (2). Существуют и другие варианты - схемы однотактного выходного каскада с применением малогабаритного трансформатора или бестрансформаторного выходного каскада (2). В этих случаях можно применять обычные низкоомные малогабаритные динамики. При этом качество воспроизведения заметно повысится.

     Конструкция и детали. В оригинале приемник размещается в самодельном пластмассовом футляре и имеет габариты 96x74x27 мм. Вес приемника составляет 180 г. При повторении массогабаритные данные приемника во многом зависят от применяемых радиодеталей и элементов питания.
В приемнике применены постоянные сопротивления типа МЛТ-0,125 и конденсаторы постоянной емкости типа КД, КТ, КС и К50-35 или импортные. В качестве конденсатора переменной емкости рекомендуется не переделывать КПК-2, как в оригинале, а применить готовый от китайских «мыльниц». При этом обеспечивается работа приемника в диапазоне длинных и средних волн.
Для магнитной антенны использован ферритовый стержень Ф-600 длиной 80 мм и диаметром 8 мм (можно прямоугольного сечения), на ко-торый надет каркас из тонкой бумаги с намотанными на него внавал катушками L1 и L2 по 130 витков каждая. Общая длина намотки катушек L1 и L2 - 25 мм. Катушка связи L3 намотана поверх катушек L1 и L2 и содержит 3 - 5 витков. Для намотки всех ка¬тушек использован провод ПЭШО-0,12. Трансформатор и дроссель ВЧ намотаны на кольцевых сердечниках 600 - 2000 МН диаметром 7-10 мм. Обмотки трансформатора L4, L5 и дросселя содержат соответственно 100, 10 и 200 витков провода ПЭШО-0,12.
В качестве переключателя диапазонов П1а и П1б можно применить двухпозиционные малогабаритные от китайских приемников или любые другие.

     Налаживание приемника. Сопротивления смещения (R1, R2, R5 и R7) подбираются так, чтобы токи транзисторов установились в пределах, указанных в таблице. Равномерное усиление по всему диапазону обеспечивается подбором числа витков катушек L3 и L5. При возбуждении приемника по высокой частоте следует изменить полярность включения катушки L5, если при этом генерация не прекратится, зашунтировать катушку L4 сопротивлением 1—10 ком.

Обозначение по схеме Ток коллек-тора в ма Рекомендуемый коэффициент усиления
VТ1                                    0,8-1 ,5                 40-80 (80-120)
VТ2                                     0,3-0,5                 30-80 (60-100)
VТ3                                    0,3-0,5                   20-30 (30-50)
VТ4                                    4 - 6                      40-80 (80-120)


     Литература:

1. В.Плотников. Приемник «Москва». Радио №11-1959, с.41-42;
2. Р.М.Терещук, К.М.Терещук, С.А.Седов. Полупроводниковые приемно-усилительные устройства. Справочник радиолюбителя. Киев, «Нукова думка»,1982, с. 352- 363;
3. Как переделать радиоприемник «Москва» для питания от батареи «Крона»? Радио №1 - 1966, с.63.
