Андрей Антонов, RV3AM. Для начинающих и просто любителей попаять! или Про «Селгу» с магнитной антенной на КВ

  Все повторяется. Точнее – продолжается. Уже в новом качестве.



  В 1996 году, добавив дополнительный каскад УВЧ в «Селгу-405», подстроив контуры – получил девайс, конечно, не высшего класса, но по приёму значительно превосходящий современный "Деген". «Селга-405» замечательно подходит для переделки.

http://www.youtube.com/watch?v=cRH3mtxY39k


 После замены всех электролитов установил и настроил, вместо штатных контуров ФСС, ЭМФ. Сделал балансный кольцевой SSB детектор, задействовав штатный последний контур УПЧ и второй гетеродин на КП303 (известные схемы из книги В.Т. Полякова, RA3AAE). Перемотал контур гетеродина, «вогнал» в диапазон, добился максимальной стабильности, подбирая конденсаторы по ТКЕ.
      Получился очень экономный, с малым потреблением тока и универсальным питанием (батарейки АА), с очень хорошим верньером, в кожаном чехле, приемник.
      Эти этапы, как и другие, приведенные ниже, подробно описаны и останавливаться на них не стоит.



  Из-за некачественного штатного переключателя от второго диапазона я отказался. Но вариант с вмонтированным в радиоприёмник крошечным конвертером на LА1185 (рис.1) и уложенной внутри по периметру корпуса рамочной антенной был воплощен в конструкцию. Получиться РП уже с двойным преобразованием.



  Для конвертера к микросхеме LA1185 нужны два контура и кварц. Магнитная рамка, конечно, остается.


Рис.1


     Заменять
штатные транзисторы на малошумящие не стоит – малоэффективно.



Применил резонансный УВЧ на СВЧ транзисторе R24, с очень большим усилением, нагрузкой которого служит 2-х звенный полосовой фильтр на маленьких кольцах 50ВЧ, настроенный строго на диапазон.


Транзистор в УВЧ желательно специализированный, с большим ДД, как, например, 2N2907, с граничной частотой более 200 МГц. Но этот вариант для портативного РП с батарейным питанием малопригоден, т.к. для хорошей динамики ему надо ток 40 мА!
     В стационарном (дачном) варианте недостаток усиления можно компенсировать более длинной антенной.


     Очень был удивлён (и не только я), что преобразователь на одном транзисторе совмещенный с гетеродином так работает. Но, факт!


Впечатлили испытания конвертера на LA1185:
1. Работает при 1.5 - 9 В, ток потребления практически не меняется - 4.8 - 5.5 мА;
2. Напряжение гетеродина на 7 ноге остаётся стабильным; во всем диапазоне питания от 1.5 до 9 В равно 105 - 110 мВ;
3. Поразила устойчивость УВЧ к перегрузкам, до 1 вольта (!) на входе. При этом на выходе УВЧ (ножка 3) сигнал не искажается;
4. При входном уровне в 50 мкВ - на выходе конвертора получаем 3мВ, т.е., 3000 мкВ. Меньше подать не могу, мешает шумовая обстановка.

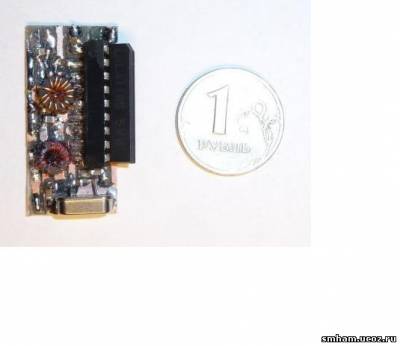

     Поставив «большие заводские» контуры (рис.2), витки не подбирал, согласование не оптимальное, пока не заменил контуры на самодельные, намотанные на маленьких колечках 50ВЧ, обрезал плату до минимально возможных размеров: 36х17х5 мм (рис.3).



Рис.2                                                                               Рис.3



Оптимизировал связь. Кольца 50ВЧ,18 витков и связь 3 витка (рис.4). Теперь, при 20 мкВ на входе, на выходе конвертера 5 мВ.



Чтобы вход был высокоомным, для полного включения резонансной рамки добавил резонансный каскад усиления на BF998 (рис.4). (Спаял на обратной стороне платы). Усиление увеличилось на 12 дБ.

Рис.4


      Измерения
и настройка производилась при 4,5 В. Ток при этом около 7 мА.

 Очень большая разница между МС LA1185 и МС TA7358, не в пользу последней:
1.Плохо возбуждается кварц без дополнительных емкостей С18, C19 (см. схему рис.4);
2. Шумит на 2 дБ больше;
3. Передача аж на 10 дБ (!) меньше, чем у LA1185.


 Конвертер работает. При прослушивании впечатления самые хорошие.
      Разницы с трансивером FT817 по приёму на одну антенну, что длинную, что короткую, особо не заметил. Несколько раз за лето днём слушал 20 м.
      Диапазон для наблюдений скучный. Очень часто не слышно второго корреспондента, а тест наблюдать для меня не очень интересное занятие. Основное назначение 20 м диапазона было послушать, есть проход или нет. С конвертером он получился значительно более шумным, в отличие от более "весёлого" 80 м, который в переделанном РП на магнитную антенну работает замечательно.

Каждое лето по выходным слушал постоянно, иногда под утро просыпался от того, что что-то шумит. Засыпал под болтовню, забывая выключить РП...



Интересный момент: емкости батареек «Космос» хватает на лето при прослушивании 2 часа по выходным на даче и + по 2-4 часа  в течении 20 дней в отпуске. Ток покоя на 80 м при слабом усилении менее 10 мА. При разряженных батареях ещё меньше. Сохраняет работу при U=4 В.


Чтобы измерить чувствительность с магнитной антенной, нужно было бы собрать маленькую установку! Я ее не делал, не замерял, но чувствительности там достаточно. На 80 м всегда слышал обоих корреспондентов, даже очень далёких.



Прошло время и приемник перестал меня удовлетворять по своим габаритам.
    «Дегенов» у меня сейчас два - DE1102 и DE1103, но это не то.



Написал себе ТЗ: РП должен быть маленьким, с малым потреблением и помещаться в нагрудный карман летней рубашки, с кварцевым фильтром и обязательно с магнитной антенной, как и предыдущий.
     Выбрал две микросхемы: LA1185 и LM386. Быстренько спаял, но понял - мало усиление. Разрезав дорожки, втиснул ещё два каскада ПЧ, поэтому один каскад ПЧ на p-n-p транзисторе, так было удобно паять по разрезанным дорожкам.


Также в РП был предусмотрен резонансный каскад УВЧ на транзисторе 2N2907. Как вариант, здесь можно применить транзисторы R24, R25, R26 или R34 (также от NEC) при токе 2-3 мА (я их часто применяю в УВЧ в простых портативных поделках RX-TRX).


Рис.5


     При
настройке я использовал самодельный синтезатор на AD9851 от RU3GA, вместо штатного ГПД.


 Всё нормально, приём радовал, осталось спаять ГПД с маленьким контуром, вот тут и начались «танцы с бубном».
      То в диапазон никак не вгонишь, то стабильности нет, то перекрытие логарифмическое (варикапную матрицу можно пробовать ставить BB104G, или отечественную КВС111А).

  "Плясал" я почти две недели с этим ГПД, уже чуть было не «катапультировал» эту поделку в помойное ведро, посчитав её неудачной.

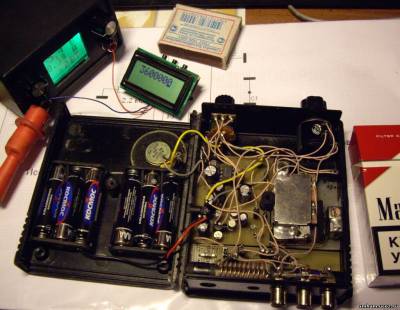

Потом, вроде, всё получилось, но появился ещё микрофонный эффект от близко расположенного динамика. Потратив ещё какое-то время я, в конце концов, упаковал весь ГПД (вместе с контурами и другими элементами вокруг) в толстую жесть, получился некий монолит
(рис.6, 7).



  Под ПЧ 8,86 МГц в гетеродине стоит катушка индуктивностью 10 мкГ. В совокупности с указанными емкостями конденсаторов и варикапа, ГПД должен перестраивается с частотой 12,46 – 12,58 МГц (на SSB участок 80 м диапазона 3,6 - 3,72 МГц). В таком варианте с МА (без внешней антенны), как на схеме (рис.5), синтезатор применяться не будет по той простой причине, что не нашёл способов сделать сопряжения контуров (синтезатора).



  С МА - это самое сложное, здесь надо дописывать программу, или ставить отдельную дополнительную ручку подстройки антенны при смене частоты, т.к. полоса МА в зависимости от качества ее исполнения составляет 5 - 10 кГц.



  Кварцевый фильтр самодельный, лучше с бОльшим количеством резонаторов, в данном случае – 8, Rвх./вых. около 350 Ом. Варианты применения готового КФ, например, от «Аверс» – на усмотрение радиолюбителя.



  Моточные данные контуров полосового фильтра в УВЧ на колечках 50ВЧ указаны выше, но должны подбираться в каждом конкретном случае, а на частоту ПЧ=8,86 МГц (L6, C45) – пересчитаны (данные не приводятся – все зависит от имеющихся в наличии у радиолюбителя катушек). Можно, например, применить стандартные катушки на 3-х секционных каркасах 5,5 мм индуктивностью около 3 мкГ, от С.Тележникова, RV3YF (емкость в контуре д.б. около 110 пФ). В случае возбуждения резонансного каскада контур L6, C45 можно заменить дросселем 100 мкГ. Дроссели L7-L9 – 470 – 500 мкГ.



  О применении транзисторов в тракте ПЧ уже писалось выше, но возможна замена КТ315 и КТ361 на КТ342, 368, 326 или импортные 2N3904, а в предварительном УЗЧ - малошумящие КТ3102Е(Д) или ВС547.

      Стоило ли тратить столько сил и время, чтобы сделать этот ГПД? Ведь время в наше время это деньги.


 В перспективе к этому РП нужно спаять ёще цифровую шкалу из подготовленных деталей и втиснуть на оставленную под неё место. На это ещё нужно потратить какое-то немалое время, да ещё постараться, чтобы она не "тикала" и не мешала приёму.
      Самое интересное то, что для крошечного синтезатора у меня всё имеется и чтобы его спаять, нужно затратить один вечер, и безо всяких «плясок». А самое смешное, это то, что у меня был готовый синтезатор под этот корпус и эту поделку.

      Один недостаток у синтезатора, большой ток потребления, мой потребляет 30 - 40 мА. Вот, приблизительно так.



 Рис.6                                                                           Рис.7

 Наверно это был мой последний ГПД, и даже в тех конструкциях, где требуется малый ток потребления, лучше применять синтезатор.

 Лучше учитесь на чужих ошибках, чем на своих.

                                  Малогабаритный синтезатор с исходниками на БАСКОМ-AVR можно применить от Павла RA3APQ http://www.cqham.ru/forum/showthread...&highlight=AVR




Андрей Антонов, RV3AM

Москва, апрель 2013
