Работа над ошибками: радиоприемник «Мотив-RX»

Конечно, речь идет об образном названии материала – «работа над ошибками». Схемотехника в приемнике, к которому автор шел, публикуя на СМР «Просто схемы…» на основе четырех обширно-обзорных базовых материалов («Мотих-RX ретро…» - все ссылки в комментариях под статьей), как указано, заимствована из известных проверенных конструкций. И ошибок в схеме нет. Приемник после немалого срока эксплуатации неплохо себя зарекомендовал.

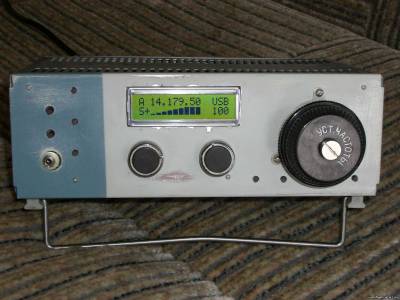

Но, как часто бывает, его внешний вид остался прежним, макетным – без надписей на фальшпанели, со старыми ручками и кнопочками управления синтезатором… В общем, обычная практика радиолюбителей, делающих не «на выставку», а «для себя», мол, потом позже устраню все внешне-корявые недочеты, лишь бы работало…





Работать-то работает, но стремление сделать еще лучше – остается. Но сначала приведу всю схему приемника, а не кусками, как было раньше. Сведу все на один лист, перенумерую элементы… Вот что получилось. Внушительно, на мой взгляд, скажу вам (рис.1).


Рис.1



Показалось, что чувствительность маловата, громкость низковата. Да и новые поступления из интернета захотелось проверить.



В очередной раз присматриваясь к особенностям включения МС3362 в импортных схемах из интернета, обратил внимание на подключенную к выводам 21-22 внешнюю матрицу с двумя варикапами. Зачем? Внутренний варикап микросхемы не устраивает? И тут вспомнилось, с каким трудом «натягивались лишние килогерцы» в каждом диапазоне, даже исключая сознательно CW их участки (приемник-то SSB). Добротность контуров применяемых в ГУНах синтезатора, выполненных на базе ГПД с варикапом в структуре МС3362 в тракте первого преобразовании (половина схемы с УПЧ-1, ОГ-1 на МС3362), маловата, перестраиваемой напряжением PPL синтезатора емкости варикапа не хватает. Подходя при настройке к краю диапазона это ощущается «блямканьем», вплоть до срыва генерации ГПД, ухудшающем качество и комфортность приема. Вот и понадобились внешние варикапы, позволяющие иметь другой коэффициент перекрытия диапазона… Внесу в схему эти изменения и я (здесь и далее, в других местах схемы, эти коррективы выделены розовым цветом).



В другом месте, обратил внимание на дополнительный УПЧ, включенный в разрыв КФ между входом и выходом УПЧ (IF) микросхемы. Он выполнен на МС1350P – простая схема, учитывающая согласование по входу–выходу КФ и внутреннего УПЧ микросхемы (около 350 Ом)… Такая модернизация сразу повышает чувствительность, а усиление схемы, до приемлемых шумов, можно отрегулировать (подобрать) подачей управляющего напряжения АРУ через делитель с выхода УЗЧ (или оставить подобранным постоянным, сформированным делителем, без АРУ).



Ну, и, наконец, громкость. Все таки, несмотря на малошумящий узкополосный УЗЧ В.Лифаря, его мощности маловато, разве что при работе на телефоны достаточно.

Усилитель мощности ЗЧ можно применить любой. Часто применяют простые УЗЧ с минимумом элементов обвески на основе ТDА2003, ТDA1013В… (из-за многообразия вариантов схема не приводится – желающие выберут по своему вкусу). Мне понравилась вот эта микросхема.


Рис.2



Схема синтезатора не менялась, хотя более совершенную можно взять отсюда: «С.Макаренко, RA9YTJ. Простой синтезатор DDS частоты трансивера №4».



В.Кононенко, RA0CCN
