Вячеслав Юрьевич. SELGA-405 и другие. Борьба за чувствительность на СВ

Помните мою дачную историю, когда было организовано соревнование между приёмниками - ветеранами 70-х годов выпуска? Слабым звеном оказался приёмник SELGA, у него не хватило чувствительности, чтобы принять отдалённую, маломощную радиостанцию.

Однако, в конце именно этих 70–х годов, я был свидетелем того, как такие приёмники, включая, АЛЬПИНИСТ, СОКОЛ и другие в руках радиолюбителя превращались в «конфетку». Добавлялась маленькая монтажная платка с одним транзистором, и радиоприёмник оживал. В диапазоне средних волн он начинал принимать радиостанции, которые раньше даже не пробовал ловить. Когда я с удивлением смотрел на радиохирурга, а звали его Виктором, то тот незамедлительно превращался в отличного преподавателя.



 - После магнитной антенны я ставлю эмиттерный повторитель на транзисторе. Он имеет большое входное сопротивление, и входной контур не шунтируется, а, следовательно, можно не использовать катушку связи и подключить контур напрямую, поскольку отсутствует коэффициент трансформации, мы выигрываем в коэффициенте усиления и чувствительность приёмника от этого повышается.

Он так красиво это рассказывал, с такой дирижерской жестикуляцией. То, расставляя руки на уровне плеч, опустив голову, изображал колебательный контур, загруженный  низким входным сопротивлением каскада, то, опустив руки и вытянув шею, изображал незагруженную катушку. Раз так разговорился, изображая что-то руками, что свалил мой подбор деталей со стола, и мы ползали на коленях, чтобы собрать его.



Когда в продаже появились полевые транзисторы, он ставил плату с каскадом усиления  на этом транзисторе и радиоприёмник становился ещё лучше.

 - Усилитель на полевом транзисторе  имеет не только большое входное усиление, но и маленький собственный коэффициент шума. Такой каскад, поставленный перед смесителем, повысит соотношение сигнал/шум и, таким образом, можно принимать отдалённые, маломощные радиостанции, которые из-за шумов смесителя, а он больше всего шумит, мы раньше не слышали. А ведь именно первый каскад должен иметь самый маленький коэффициент шума. Первый на входе УВЧ   определяет чувствительность.



На этом дело не останавливалось. Он выбрасывал катушку длинноволнового диапазона, заменяя её несколькими витками провода, а вместо катушки гетеродина длинных волн ставил каркасную катушку, но уже на короткие волны. На выбранном им диапазоне КВ, не было свободного места от станций даже днём. Практически весь рабочий день, через усилитель низкой частоты со звуковой колонкой, мы, в процессе работы, в те годы наслаждались «забойной» музыкой из Польши, вещавшей на коротких волнах из его модернизированного приёмника.



И вот прошли годы, нет - десятилетия, и я, храня память о радиолюбителе, хочу восстановить его практический подход. Слабое звено, занявшее последнее место на испытаниях – это, напомню, радиоприёмник SELGA, оставшийся мне от отца в наследство, его я и подвергну модернизации.

 Приёмник в рабочем состоянии, я даже не буду менять электролитические конденсаторы, а стоят они только в усилителе низкой частоты, а он работает, будь здоров, как громко. Вот опять мне кричат из соседней комнаты, чтобы я громкость поубавил.



Рис. 1. В схему добавлен каскад УВЧ на транзисторе             Рис.2. Монтажная плата УВЧ

А поскольку приёмник уже относится к ретро, то ничего внутри менять не буду, пусть всё будет как есть. Просто добавлю маленькую платочку с усилителем радиочастоты, так сказать, сделаю небольшую подтяжечку старичку.

 Конструктивно саму плату можно сделать в виде конденсатора и поставить её вместо конденсатора С13, а можно последовательно с этим конденсатором, разрезав дорожку на печатной плате, идущую от 5 вывода переключателя диапазона.


Фото 1. Домотана катушка связи



Электрическая схема – это апериодический усилитель радиочастоты (УВЧ), охваченный отрицательными обратными связями, как по току, так и по напряжению, за счёт чего обеспечивается маленький коэффициент шума и сравнительно высокое входное сопротивление всего каскада. На частоте 1,5 МГц  Rвх =6 кОм и Кус = 6. Поднимать усиление нет смысла, вместе с ним возрастёт и уровень шума УВЧ. А вот увеличить коэффициент трансформации магнитной антенны и, таким образом, поднять усиление всего тракта вполне реально. Я дополнительно домотал катушку связи L2, добавив последовательно с ней 15 витков.

 Вот и вся переделка. Радиоприёмник заметно оживился, зазвучала иностранная речь.



А теперь переходим к испытаниям, или продолжим соревнование.

В условиях города, в последнее время, диапазоны ДВ и СВ сильно подвержены помехам: от проводного Интернета, зарядок сотовых телефонов, энергосберегающих ламп, блоков питания компьютеров и телевизоров. Но, тем не менее, модернизированный старичок победил «японца», сделанного в Китае. Т.е., модель AIWA  RMP3, выпущенная на 20 лет позже, проиграла в поединке, в попытке поймать ту же станцию, шумела сильнее, да и разборчивость была плохая.



 А я теперь должен сказать:

 - Вот, умели раньше делать приёмники!

 А про себя подумать, почему сразу, 40 лет назад, не сделали хорошо.

Но модернизация на этом не закончилась. Победитель прошлого тура соревнования отдыхал на даче, поэтому  в выходные, прихватив с собой SELGA, я поехал на поединок, но до первого места модернизированный приёмник не дотянул, несмотря на то, что ту же самую радиостанцию они принимали одинаково. SELGA в самом конце диапазона СВ на 1,5 МГц сильно шумела. В городе этот шум я принял за помехи.

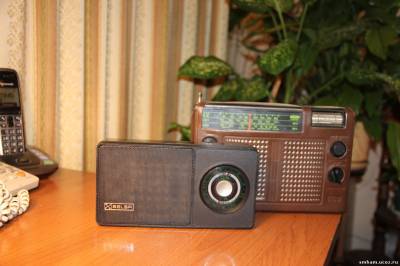

Фото 2. Победа над молодыми                                                 Фото 3. Перевоплощение транзистора





Начался новый этап доработки. Я вспомнил, что радиолюбитель менял ещё транзистор смесителя, отбирал транзистор другого типа по минимуму шума. В то время применяли транзисторы отечественного производства КТ3101, по шумам они были лучше КТ315. Я же решил заменить КТ315 на ВС850. Заменил, и приемник загудел, возбудился. У современных транзисторов большое усиление. Пришлось последовательно с коллектором поставить резистор R =680 Ом. Сам же транзистор я распаял на печатную плату с выводами (на ней можно разместить и резистор) и залил герметиком, чтобы он был похож на старый транзистор.


Фото 4. Замена транзистора Т1



 Контур ПЧ. Катушку L9 нужно подстроить, но желательно подстроить все катушки, так как со временем материал, из которого они сделаны стареет, и частота настройки уходит.

  Два контура полосового фильтра L7, L9 и L11, L12 почему-то оказались без экранов. То ли забыли, то ли рационализаторы поработали. Экраны лучше поставить, можно сделать самодельные, с ними приёмник  устойчивее будет работать, ведь чувствительность  у него теперь стала лучше.




Теперь равны по чувствительности.

Источник: http://dedclub.blogspot.ru/2012/10/selga-405.html#more





В.Ю., октябрь 2012

Категория: Промышленные | Добавил: Author (21.04.2013) | Автор: Вячеслав Юрьевич E
Просмотров: 5920 | Комментарии: 3 | Теги: Селга-405 | Рейтинг: 5.0/1
Всего комментариев: 3
3
Спасибо за ответ.Один транзистор нашел,увч сделал,вместо другого впер вс945 из БП компа.Сравнил с селгой не переделаной .Днем на модернизированой слышу молдову и голос россии,на на второй,практически ничего,одно шипение и свичты.Контура подстроил,заменил два электролита,остальное все как было.Втору селгу(405) попробую на полевик перегнать.Спасибо за статью.

2
Транзисторы BC847, BC850 – биполярные высокочастотные,маломощные. Я их применяю как универсальные компоненты, используя в малошумящих
предварительных УНЧ, электронных переключателях,  УВЧ и генераторов до 30 МГц, вместо старыхотечественных  КТ315 или аналогичных, носнятых с производства. Использую импортные транзисторы более 15 лет. Вы можете
использовать любой отечественный аналог, вплоть до германиевого транзистора (с другим
переходом, поменяв при этом полярность). Но помните, что любой отлежавшийся на
складе транзистор со временем теряет один из важных параметров – коэффициент шума.

 Полную версиюпеределки «Селги», с дополнительными комментариями смотрите в

 «Дед клубе».

1
Добрый день,очень интересная статья.Решил и 3 своих селг модернизировать.Но вот беда,таких транзюков в городе не нашел(можно конечно заказать,но хочется включить сейчас).Почему именно эти транзисторы?Можно заменить?
