ЛОГАРИФМИЧЕСКИЙ КОМПРЕССОР

   С появлением программ, позволяющих превратить компьютер в спектроанализатор, стало возможным исследовать АЧХ моего логарифмического компрессора, давно собранного по схеме А. Копенкина (UA3NDX), опубликованной в «РАДИО – Дизайне» №12, рис.1. Мне казалось, что у этого компрессора недостаточный подъём высоких частот.

Рис. 1

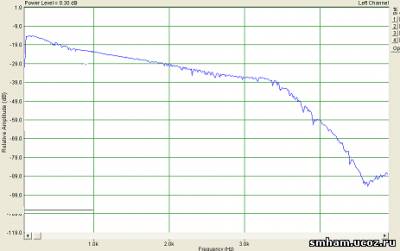

   Полярность питающего напряжения этого компрессора была изменена (« - » и выводы №4 микросхем были соединены с корпусом, а « + » - с выводами №7 и с делителем напряжения для выводов №3). В качестве выходного ФНЧ использовался разобранный Д 3,4 от радиостанции «Гранит». И не делал усилитель на DА5, а использовал встроенный микрофонный усилитель трансивера. Использовал программу «ShectraLab v. 4. 32.13». Сначала проверил АЧХ при минимальном ограничении и уровне сигнала на входе компрессора (от НЧ генератора), при котором только-только начинается ограничение на частоте 1 кГц, рис.2.

Рис. 2

   Как видно из этой АЧХ уровень сигнала на выходе на частоте 1кГц составляет -24 дБ, а на частоте 3 кГц -45дБ. Разница 21дБ. Затем проверил АЧХ при максимальном ограничении при том же входном уровне сигнала, рис. 3.Уровень сигнала на выходе компрессора на частоте 1 кГц остался прежним, а на частоте 3 кГц увеличился на 9 дБ и стал равен -36 дБ. Разница с уровнем на частоте 1 кГц составляет около 12 дБ. Мои предположения подтвердились. Результирующая АЧХ компрессора получилась немногим лучше АЧХ усилителя на К140УД6, включаемого по типовой схеме.

Рис. 3

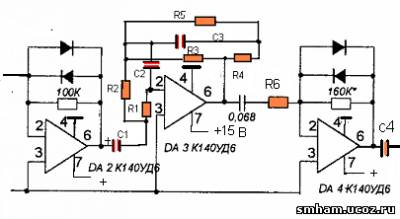

Тогда решил изменить схему каскада на микросхеме DA3 согласно схеме эквалайзера И. Подгорного (ex UC2AGL), Радиолюбитель №2/91 г. Фрагмент изменённой части схемы каскада на DA3 представлен на рис.4.

Рис. 4

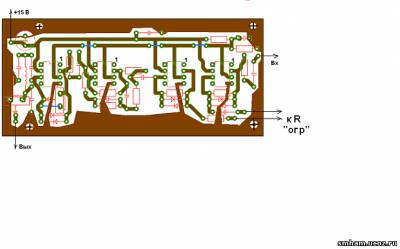

Дополнительные радиодетали (красного цвета): С1 - 0.33мкФ, С2 – 2200пФ, С3 – 1000пФ, C4 -1.0 мкФ, R1 – 1,0 k, R2 – 10 k, R3 - 100 k, R4 – 10k, R5 – 470k+470k, R6 – 1,0k. Здесь следует заметить, что для ФНЧ с частотой среза 3 кГц, импедансом 1 кОм и индуктивностью L1, заявленной автором в 100 мкГ, намоточные данные соответствуют индуктивности в 100мГ а не для 100мкГ. А для ФНЧ с индуктивностью 100мГ требуются конденсаторы ёмкостью по 0,05 мкФ. Печатная плата доработанного компрессора представлена на рис.5.

Рис. 5

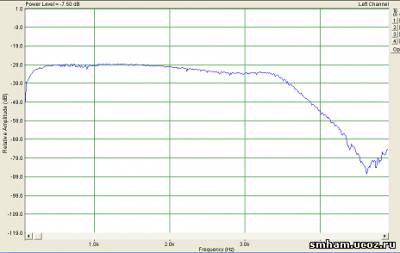

   АЧХ доработанного компрессора при минимальном ограничении представлена на рис.6.

Рис. 6

   Как видно каскад на микросхеме DA3 теперь даёт значительный подъём высоких частот: разность уровней частот 1 кГц и 3кГц - около 2-х дБ. АЧХ компрессора при максимальном ограничении представлена на рис. 7.

Рис. 7

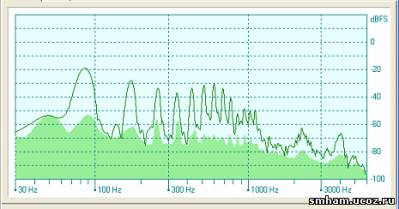

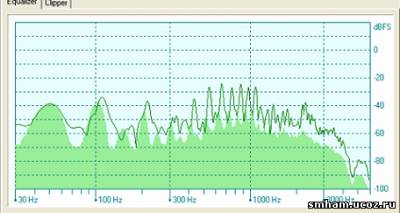

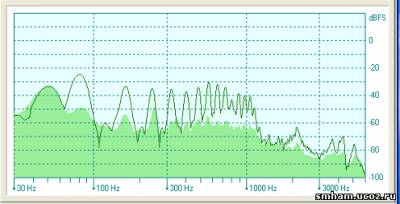

   При максимальном ограничении выходной уровень сигнала несколько увеличился: на частоте 1 кГц до -29дБ, а на частоте 3 кГц до -33 дБ, разность уровней около 4 дБ. Ниже на рис.8,9,10 зафиксированы спектрограммы голосового сигнала (звук «а») непосредственно с микрофона (динамического – рис.8 и электретного – рис 9) и на выходе логарифмического компрессора (микрофон электретный, рис.10), полученных с помощью программы «Voice Shaper».

Рис. 8

Рис. 9

Рис. 10

   Кривые тёмно- зелёного цвета – это спектрограммы реального сигнала (звук «а») в реальном времени (пиковый уровень). Как видно звук «а» имеет сложный спектральный состав (тоны и обертоны: около сотни частот от 100 Гц до 3 кГц и выше). Светлозелёная область - это усреднённый уровень (r.m.s.) этого же сигнала, за этот же момент времени, вычисленный программой. Сравнивая спектрограммы с клиппированием и без (рис.9 и рис.10), видно, что при почти одинаковых пиковых уровнях средний уровень (r.m.s.) клиппированных среднечастотных составляющих (рис.10) на 12 – 15 дБ больше среднего уровня таких же неклиппированных (рис.9), а средний уровень клиппированных высокочастотных составляющих больше среднего уровня неклиппироканных на 15 – 20 дБ. Понижение пикфактора речевого сигнала налицо. Программа «Voice Shaper» позволяет не только посмотреть спектрограммы голосового сигнала, но и прослушать его. С таким компрессором SSB сигнал самодельного трансивера, по оценкам корреспондентов, стал близок по качеству к сигналам фирменной аппаратуры. Компрессор был исполнен как отдельный наружный блок, фото 1.

Фото 1

   Питание схемы компрессора берётся из трансивера через микрофонный разъём. Микрофон используется – электретный.

 В. Костычев, (UN8CB).
       г. Петропавловск.
