Ю.Примак, UT7EL. Усилитель мощности на любительские диапазоны из Р-140.

По случаю автором был приобретен выходной блок от Р-140. В любительских условиях с ним можно работать в эфире в широком диапазоне (1,5-30 МГц) на одной из 28500 частот с интервалом в 100 Гц. При этом возможно применение усилителя напряжения ( I каскад на 2-х лампах 6Э5П ), который служит для усиления сигнала с выхода возбудителя до величины необходимой для возбуждения 2го каскада (ГУ-43Б).

Кроме того можно примененить УСС (устройство согласующе-симметрируещее) для трансформации входных сопротивлений симметричных антенн в 50 Ом, фильтрации побочных гармонических составляющих передатчика.

После проведенного анализа схемы и описания и Р-140, были сделаны определенные выводы:

1. Работа в любительских диапазонах (узкие участки частот) позволяет провести оптимизацию ВКС до приемлемой добротности и обеспечения фильтрации гармоник.

2. Учитывая, что большинство современных трансиверов имеет выходную мощность не менее 100 Вт, применение, в данном случае I каскада (драйвера), становиться ненужным.



Основные задачи, которые ставились при изготовлении данного усилителя:

- придание «эргономического» вида для использования в помещении шека, а не в кунге специально оборудованного автомобиля;

- обеспечение всевозможной защиты при форс-мажорных ситуациях;

- и, конечно, повышение КПД  усилителя.



В результате был изготовлен усилитель на любительские диапазоны в виде моноблока с выносным пультом управления и разъемами под коаксиальные фидеры. Вот результаты работы (рис.1, 2).




Рис.1                                                               Рис.2



На месте БМЗ драйвера установлен блок контроля конструкции UR4QBP (спасибо, Александр!) (http://ur4qbp.ucoz.ua/shop/34/desc/blok-upravlenija-i-kontrolja-sovremennogo-lampovogo-usilitelja-moshhnosti), с помощью которого реализована правильная последовательность включения-выключения усилителя, контроль напряжений, КСВ и выходной мощности, защита по току экранной сетки и по КСВ.



За передней панелью установлены накальный и вспомогательный трансформаторы, стабилизатор экранной сетки 350 В, который применил в своей конструкции UX5IW (http://www.cqham.ru/forum/showthread.php?t=3111), управляющие реле (рис.3).

Планки диодного дешифратора коммутатора диапазонов заменены небольшой платкой на диодах 1N4007, которая закреплена непосредственно на коммутаторе, что позволило получить достаточно много свободного места. Заменена подсветка шкал на светодиодную.

Выше блока контроля расположена плата с нагрузочными резисторами стабилизатора 350 В и реализована защита по экранной сетке на оптопаре.



Рис.3



Оптимизация контурной системы на радиолюбительские диапазоны проведена с наименьшим вмешательством в конструктив УМ.

Расчет П-контура произведен под следующие параметры:

Rэкв = Uа / 1.8 Iа = 3000 / 1, 8 • 0.8 = 2083 Ом. Добротность принимаем равной 10.





160

80

40

30

20

17

15

12

10

С1 пф

400

200

100

70

50

40

35

30

25

С2, пф

1800

930

465

320

230

180

155

130

115

L

21.7

11.1

5.6

3.9

2.8

2.2

1.9

1.6

1.4



Удалены штатные вакуумные конденсаторы 300 и 100 пФ, что позволило освободить место для высоковольтного трансформатора.

На 5 поддиапазоне (18-28 МГц ) в горячем конце остался работать «родной» вакуумник 12.5 пФ.

На 3 и 4 поддиапазонах (7-14 МГц) вместо 100 пФ подключена емкость 47 пФ - вместе с постоянно подключенной емкостью 12.5 пФ и емкостью монтажа получилась емкость горячего конца порядка 70 пФ.

На диапазоне 80 м дополнительно с помощью реле подключается емкость 110 пФ (на фото две последовательно соединенные емкости по 220 пФ) - в сумме 180 пФ, а на 160 м подключается 470 пФ (меньше не было), что дает суммарную емкость на этом диапазоне 540 пФ (рис.4).



Рис.4



Входная часть изготовлена по классической схеме – ФНЧ с частотой среза около 32 МГц и нагрузочным 20-ти ваттным 50-ти омным резистором. Катушки намотаны на оправке 10 мм, по 6 витков провода 0.9 мм, виток к витку, расположены взаимно перпендикулярно, емкости по 75 пФ. Любое раздвигание витков катушек приводит к резкому повышению реактивностей.

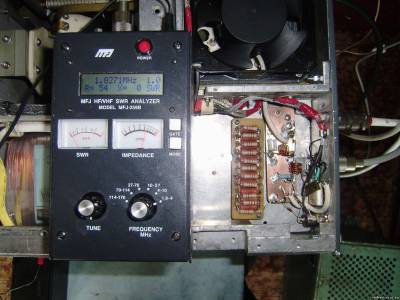

КСВ на 28.5 МГц получилось 1.5, на 24 МГц - 1.2, на остальных диапазонах в пределах единицы (рис.5, 6).



Рис.5                                                                Рис.6

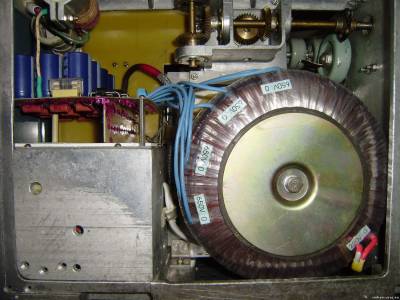

В качестве высоковольтного применен тороидальный трансформатор габаритной мощностью 2900 Вт фирмы «Торнадо», который удачно занял место убранного вакуумного конденсатора на 300 пФ (рис.7). Используется 4 обмотки по 650 В, выпрямитель классический (метод сложения выпрямленных напряжений ), конденсаторы 330 мкФ на 400 В по 4 шт. в каждом выпрямителе. Трансформатор рассчитывался под 220 В, но у меня напряжение в сети ниже 235-240 В не опускается, поэтому реально на анод подается 3650 - 3700 В, просадка при нагрузке до 1 А составила порядка 60 В.



Рис.7



Отсек драйвера разделен перегородкой на две части, в нижней расположена входная цепь, в верхней - сетевой фильтр. На крышке этого отсека закреплен высоковольтный выпрямитель, сюда же перенесены высоковольтный дроссель и блокирующий конденсатор. Лампа отделена от выпрямителя 4 мм стеклотекстолитовой пластиной для предотвращения нагрева электролитов. Над лампой установлен термодатчик для управления работой вентилятора.

Для обдува применен вентилятор SUNON производительностью 165 м3/час (рис.8). На месте убранных штатных разъемов питания удачно разместились три реле антенного коммутатора, антенное реле П-1-Д и датчик КСВ по схеме DL2KQ.



Рис.8


С помощью выносного пульта управления (рис.9) осуществляется включение–выключение усилителя, режим обхода, контроля выходной мощности, переключение антенн и диапазонов, которое может осуществляться как в ручном режиме, так и в автоматическом через встроенный CI -V интерфейс.



Рис.9



С внесением доработок в УМ осталось  еще достаточно места для дальнейшего творчества.



  Результаты, которые получены на эквиваленте от Р-140 при измерении ламповым вольтметром В7-15, через делитель 1:10 (рис.10).

      На диапазоне 7 МГц при мощности сигнала 25 Вт (подаваемым сот TS-2000) составляла 25 Вт. ВЧ напряжение на эквиваленте составило 300 В, что соответствует выходной мощности 1800 ватт, при этом ток анода 1 А, ток экранной сетки 5 мА, управляющей сетки - около нуля.



Рис.10



На остальных диапазонах ВЧ напряжение колеблется от 285 до 300 В. Таким образом, удалось получить выходную мощность 1600-1800 Вт не нарушая паспортный режим лампы.



И в заключение приведу затраты на изготовление данного усилителя:

- блок выходного каскада Р-140 - 300 у.е;

- все трансформаторы - 300 у.е;

- блок контроля - 70 у.е;

- Электролиты, диоды, реле, вентилятор и остальная «мелочевка» - немного более 200 у.е.



И, наконец, 4 месяца, в основном по выходным дням, потраченные с удовольствием на изготовление данной конструкции.




Юрий Примак, UT7EL

г. Никополь


С разрешения автора статья редактирована и размещена на СМР. Оригинал находится здесь:

http://news.cqham.ru/articles/detail.phtml?id=1120
