В.Костычев, UN8CB. Согласующий блок для РА

Этот наружный блок разрабатывался для согласования трансивера с РА с ОС на лампе ГК-71, т. к. разместить согласующие контуры внутри РА, изготовленного несколько лет тому назад, не было никакой возможности (рис.1).


Рис.1



Для согласования были выбраны Г-образные фильтры по двум причинам. Первая – двухэлементные фильтры легче настроить, а то, что по затуханию в полосе задержания они уступают 6 дБ П-фильтрам, не имеет решающего значения, т. к. в трансивере имеются хорошие фильтры, справляющиеся с функцией подавления гармоник. Основная задача этого согласующего блока – согласование сопротивлений. Вторая причина – эти фильтры можно легко рассчитать с помощью программы MMANA.

Я.С. Лаповок для усилителя на лампе ГК-71 с ОС (КВ-журнал №4/97) заявляет величину входного сопротивления этого усилителя около 400 Ом. В справочнике входное сопротивление лампы ГК-71 при таком же режиме определено в 350 Ом. Мы рассчитаем параметры Г-образных фильтров для трех значений выходного сопротивления: 400 Ом, 350 Ом, 300 Ом. Эта методика может быть использована желающими для самостоятельного расчёта параметров фильтров для других значений выходного сопротивления.

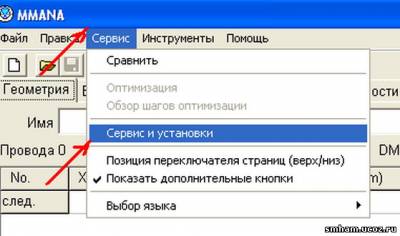

Запускаем программу MMANA. Выбираем главное меню «Сервис», а в нём меню «Сервис и установки» (рис.2).


Рис.2

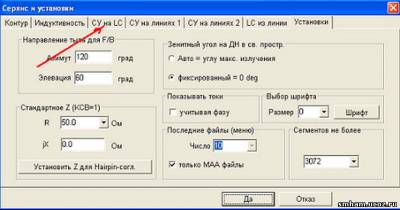

Откроется окно «Сервис и установки» (рис.3).



Рис.3

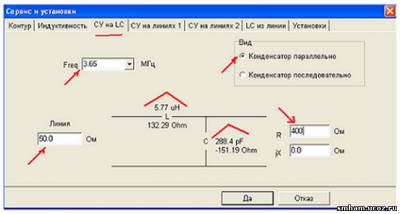

В этом окне выбираем закладку «СУ на LC». Откроется закладка для расчёта Г-образных фильтров (рис.4).



Рис.4



В этой закладке нужно ввести данные, необходимые для расчёта L – индуктивности, и C – ёмкости фильтров. В окне «Freq» указывается средняя частота диапазона (3.65 МГц), для которого рассчитывается фильтр. В окне «Линия» указывается входное сопротивление фильтра (всегда указывать 50 Ом). В окне «R» указывается выходное сопротивление фильтра (400 Ом). В окне « jx» всегда указывать 0,0 Ом. В кружочке против «Конденсатор параллельно» поставить точку. Всё. В центре закладки появится схема Г- фильтра и рассчитанные числовые значения индуктивности L=5.77мкГн и ёмкости C=288.4 пФ.



Затем изменяем частоту в окне « Freq» последовательно на 7,050; 14,150; 21,220; 28.500 , не изменяя остальных данных, и записываем полученные значения индуктивности и ёмкости для каждого диапазона.



Эти операции проделаем ещё дважды для выходных сопротивлений фильтров 350 Ом и 300 Ом.


Полученные значения индуктивностей и ёмкостей занесены в таблицу 1.




Проанализируем полученные данные.



1. Для диапазона 3,65 МГц индуктивность катушки для выходного сопротивления 400 Ом больше индуктивности катушки для выходного сопротивления 300 Ом в 1,2 раза. На остальных диапазонах эта разница – в 1,1 раза. Учитывая, что карбонильные сердечники СЦР-1 диаметром 6 мм и длиной 10 мм увеличивают индуктивность катушки почти в 1,5 раза, можно изготовить все катушки с начальной индуктивностью несколько меньше рассчитанных для выходного сопротивления 300 Ом, а вворачиванием сердечников можно будет получить индуктивности и для 350 Ом и для 400 Ом.



2. Для диапазона 3,65 МГц ёмкость фильтра при выходном сопротивлении 300 Ом больше ёмкости фильтра при выходном сопротивлении 400 Ом на 37 пФ. На остальных диапазонах эта разница составляет 20 – 10 пФ. Это позволяет дополнительными подстроечными конденсаторами подгонять ёмкости фильтров для выходных сопротивлений в 300, 350 и 400 Ом. То есть, такой согласующий блок позволит согласовывать трансивер с усилителями, имеющими входное сопротивление от 300 Ом до 400 Ом, подстройкой фильтров.



Остаётся рассчитать катушки фильтров по диапазонам. Выберем индуктивности этих катушек несколько меньше, рассчитанных для выходного сопротивления 300 Ом: 3,65 МГц – 3.9 мкГн; 7.05 МГц – 1,8 мкГн; 14,15 МГц – 1,0 мкГн; 21,22 МГц – 0,74 мкГн; 28,5 МГц – 0,57 мкГн. ( I )



Каркасы для катушек диаметром 9 мм от старых ламповых телевизоров с сердечниками СЦР-1, за исключением диапазона 3,65 МГц. Здесь используется каркас диаметром 12 мм, чтобы получить меньшее количество витков. Провод для всех катушек ПЭЛ 1,0 мм.


Количество витков также рассчитывает программа MMANA.

В окне «Сервис и установки» выбирается закладка «Индуктивность». Откроется закладка для определенияпараметров катушки (рис.5).


Рис.5



Рассчитаем число витков катушки для частоты 3,65 МГц. В окне «Вычислить» ставим точку в кружок против «Число витков». Заполняем окна: L – 3,9 мкГн (значения индуктивности берутся из строки ( I ); Диаметр катушки – 1, 2 см (в сантиметрах); Диаметр провода – 1,0 мм; Между витками – 0,0 мм Получаем результат: Число витков – 32; Длина намотки I – 3,22 см;



Таким же образом рассчитывается число витков для катушек остальных диапазонов. Результат:

3,65 МГц – 32 вит. l – 3,3 см;

7.05 – 26 вит. l - 2,7 см;

14,15 – 16 вит. l – 1,7 см;

21,22 – 12 вит. l – 1,3 см;

28,МГц – 10 вит. l – 1,1 см (эту катушку немного растянуть).



В качестве подстроечных конденсаторов для НЧ диапазонов использовались старые (круглые) конденсаторы ёмкостью 150 пФ, на остальные - КПКМ ёмкостью 8 – 30 пФ. Для соединения согласующего блока с усилителем используется плоский кабель КАТВ (270 – 300 Ом), имеющий меньшую погонную ёмкость, чем кабель РК. С учётом ёмкости этого кабеля (длиной 30 – 40 см) и ёмкости монтажа, ёмкости устанавливаемых конденсаторов будут:

3,65 МГц – 200 пф + подстроечник;

7,05 МГц – 100 пф + подстроечник;

14,15 МГц – 47 пф +КПКМ;

21,2 МГц – 12 пф + КПКМ;

28,5 только КПКМ.

В согласующий блок встроен КСВ–метр (см. фото). Входной разъём на передней панели (справа вверху).



Первоначальная настройка блока производится без усилителя. К выходному кабелю блока присоединяется нагрузочное сопротивление около 350 Ом. (К примеру, соединить параллельно три 2-х ваттных резистора по 1,1 кОм. Сердечники катушек ввернуть наравне с верхним краем каркасов, подстроечные конденсаторы установить в среднее значение их ёмкости. Вход блока подключить к трансиверу, выходную мощность которого установить 3 – 5 Вт. Включить режим «настройки», затем, сначала изменяя ёмкость, а потом индуктивность контуров поочерёдно, добиться наименьшего КСВ на каждом диапазоне.



Окончательная настройка производится с усилителем в режиме рабочей мощности. В этом случае к ёмкости фильтров добавится входная ёмкость лампы, поэтому сначала её надо компенсировать подстроечными конденсаторами, а затем уже подогнать индуктивности катушек по наименьшему КСВ.





В. Костычев, UN8CB

г. Петропавловск
