В.Костычев, UN8CB. Согласование трансивера с усилителем

При работе приобретённого импортного трансивера в паре со своим старым, надёжным усилителем мощности (РА), служившим верой и правдой владельцу в течение долгих лет, часто возникает ситуация, когда сбрасывается мощность возбуждения РА. Причина в большом входном сопротивлении РА, отличающимся от выходного сопротивления трансивера.

К примеру, входное сопротивление РА с ОС:

на 3-х лампах ГУ-50 около 85 Ом; на 4-х лампах Г-811 около 75 Ом;

на ГК-13 около 375 Ом;

на ГК-71 около 400 Ом;

на двух ГК-71 около 200 Ом;

на ГУ-81 около 200-1000 Ом.

(Данные взяты из описаний конструкций РА в радиолюбительской литературе).



К тому же, входное сопротивление РА неодинаково по диапазонам и реагирует на изменения настройки выходной цепи. Так, для РА на лампе ГУ-74Б приводятся такие данные по входному сопротивлению: 1,9МГц – 98 Ом;

3,5 МГц – 77 Ом;

7 МГц – 128 Ом;

14 МГц – 102 Ом;

21 МГц – 54 Ом;

28 МГц – 88 Ом.



Кроме того, входное сопротивление РА с ОС изменяется в течение периода ВЧ колебаний от нескольких десятков и сотен Ом до нескольких кОм.



Из приведённых цифр видно, что согласование трансивера с РА явно необходимо. Обычно такое согласование выполняют с помощью или параллельных LC контуров, или П-контуров, устанавливаемых на входе лампы. Способ, безусловно, хорош, даёт согласование с КСВ не хуже 1,5, но требуется 6-9 контуров и две галеты переключателей.

Но их не всегда можно разместить в имеющемся старом РА: нет места и всё тут. Выбрасывать старый, хороший РА - жалко, а делать новый – хлопотно.

В зарубежной военной, гражданской, да и любительской радиоаппаратуре давно и широко используются для согласования 50-омных блоков широкополосные ВЧ трансформаторы. Они позволяют согласовывать эти блоки с другими цепями с сопротивлением, отличающимся от 50 Ом и лежащим в пределах 1 – 500 Ом. Такие широкополосные согласующие ВЧ трансформаторы можно использовать и для согласования трансиверов с РА. Они имеют небольшие размеры и всегда можно найти место для их размещения в корпусе (в подвале шасси) старого РА.

Такие согласующие ВЧ трансформаторы, выполненные на ферритовых магнитопроводах, позволяют получить коэффициент трансформации сопротивлений в широких пределах, полоса рабочих частот составляет около пяти октав при сопротивлении не менее 250 Ом. При большем сопротивлении согласование несколько ухудшается, вследствие влияния паразитной распределённой ёмкости связи и индуктивности рассеяния.



На рис 1а. представлена схема ВЧ трансформатора на тороидальном ферритовом сердечнике с коэффициентом трансформации со

противлений 1 ׃│≥ 1…≤ 4 │, зависящим от точки подключения отвода для выхода.


Рис.1



А на рис.1b – схема ВЧ трансформатора с коэффициентом трансформации сопротивлений 1 ׃ │ ≥4…≤9 │, также в зависимости от точки подключения отвода для выхода.

Для выходной мощности трансивера до 100 Вт в качестве тороидального сердечника можно использовать два сложенных вместе ферритовых кольца размером 32 х 16 х 8 проницаемостью около 1000, или большего диаметра, но не с меньшим поперечным сечением сердечника.

Если входное сопротивление РА меньше 200 Ом, то намотка трансформатора выполняется по схеме рис.1а, а если – больше 200 Ом, но меньше 450 Ом, то – по схеме рис.1b.

Если же входное сопротивление РА неизвестно, следует изготовить трансформатор по второй схеме, который, в случае плохого согласования, можно переключить на первый вариант. Для этого нужно будет среднюю обмотку отключить, а крайние соединить, как на рис.1а.



Обмотки трансформатора выполняются одновременно для первого варианта двумя, а для второго - тремя проводами, слегка перекрученными, сделав 8 витков. При этом от каждого витка одного провода делается отвод в виде колечка (скрутки). Затем начало одной обмотки соединяется с концом второй, а начало второй обмотки соединяется с концом третьей, у которой сделаны отводы. Провод ПЭТВ диаметром 0,72… 0,8 мм. Кольца (кольцо) надо предварительно обмотать лентой из фторопласта или лакоткани.



На фото №1 видно два ВЧ трансформатора, выполненных по второму варианту.



Фото №1.



Один трансформатор выполнен без скрутки проводов (в один ряд), распаян отводами на галете переключателя, другой (меньшего размера) – со скруткой проводов, оба трансформатора имеют по 9 отводов (7 от обмотки и плюс 2 крайних).



Результаты испытаний трансформаторов.



1. Трансформатор без скрутки проводов. Входное сопротивление 50 Ом. Выходное сопротивление трансформируется в следующие значения (начиная от точки соединения 2 и 3 обмоток) по отводам 200 Ом; 220 Ом; 250 Ом; 270 Ом; 300 Ом; 330 Ом; 360 Ом; 400 Ом; 450 Ом. (Цифры ориентировочные). КСВ по диапазонам (по всем отводам): на 3.5 МГц; 7 МГц; 14 МГц не более 1,3; на 21 МГц не более 1,5; на 28 МГц - 1,8 (до 300 Ом), а далее КСВ ≥ 2.

При включении этого трансформатора по первому варианту (с отключённой средней обмоткой) выходное сопротивление трансформируется в следующие значения: 50,70, 80, 90, 100, 120, 140, 170, 200 (Ом). КСВ на всех диапазонах (по всем отводам) не больше 1.4.

2.Трансформатор со скруткой проводов показал лучшие результаты. Выходные сопротивления такие же, как и у первого трансформатора, но КСВ значительно меньше: на диапазонах 3,5; 7: 14 МГц не более 1,2; на 21 МГц – не более 1,4; на 28 МГц – 1,5 - 1,65. При включении трансформатора по первой схеме КСВ ещё лучше.



Трансформатор включается в разрыв меду входным разъёмом РА и переходным конденсатором, идущим к лампе (к катоду). Если есть возможность, то нужно установить галетный переключатель. В этом случае потребуется подобрать 2 – 3 позиции, при которых на всех диапазонах будет получен наименьший КСВ. Если такой возможности нет, то придётся искать компромисс, нужно будет найти один отвод от обмотки трансформатора с приемлемым КСВ на всех диапазонах. Подбирать отвод и измерять КСВ следует для работы РА в режиме рабочей мощности.



Для согласования трансивера с РА можно использовать простые согласующие устройства на базе Г-фильтра по схеме на рис.2, в виде отдельного блока, включаемого между трансивером и РА короткими отрезками ВЧ кабелей. (Можно с встроенным КСВ - метром).


Рис.2



Катушка бескаркасная – 34 витка, наматывается на оправке диаметром 22 мм проводом 1.0 мм. Отводы от входа сделаны через 2 +.2 + 2 +3 + 3 + 3 + 4 + 4 + 5 и ещё 6 витков. Катушка изгибается полудугой и короткими отводами припаивается к контактам галетного переключателя.

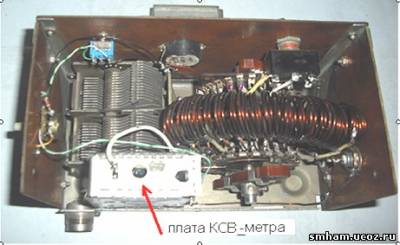

В положении переключателя 1 катушка закорачивается (включается «обход»), а в положении 11 подключается вся катушка. Конденсатор, сдвоенный от ламповых приёмников. Вместо переменного конденсатора можно подобрать для каждого диапазона постоянные, переключаемые с помощью второй галеты. Такое СУ позволяет согласовать трансивер и РА с входным сопротивлением 60 – 300 Ом. (Фото №2).



Фото №2



Но СУ в виде отдельного блока имеют существенный недостаток: в режиме приёма, когда в РА включается «обход», выход СУ оказывается рассогласованным с антенной. Однако это не сказывается в значительной мере на уровне принимаемого сигнала, т.к. обычно низкоомное сопротивление антенны нагружается на более высокоомный, теперь уже (для антенны) вход СУ.

При настройке переключать галетник необходимо только при выключенной передаче!



Литература

1.Э. Рэд. Справочное пособие по высокочастотной схемотехнике.- Мир. c.10 – 12.

2. С.Г.Бунин, Л. П. Яйленко, Справочник радиолюбителя – коротковолновика. – Киев, Техника, 1984. с.146.

3.В. Семичев. ВЧ трансформаторы на ферритовых магнитопроводах. – Радио, 2007, №3, с.68 – 69.

4. А. Тарасов. А вы применяете согласующее устройство? – КВ и УКВ, 2003, №4, №5.

5.Я.С.Лаповок. Я строю КВ радиостанцию – Москва, Патриот, 1992. с. 137, с. 153.



В. Костычев, UN8CB

г. Петропавловск.
