Олег Зимовик. Подсветка экрана в мультиметрах среднего класса

Мультиметр DT-9502 и другие, аналогичного класса, изначально не оборудованы подсветкой экрана. Это от того, что наши братья по разуму, китайцы, спят и видят как бы при минимуме затрат получить максимум прибыли и эта полезная фича на таких приборах в эту китайскую формулу не вписывается.



Путём несложной доработки это можно исправить. Для этого потребовалось шесть SMD-светодиодов белого свечения. Я их аккуратно снял со светодиодной ленты. Операции с паяльником по демонтажу - монтажу желательно проводить очень осторожно. Потому как мало того, что SMD, так ещё и светодиод. Они и обычные перегрева бояться.



Принципиальная схема очень проста и выглядит так.


Рис.1



Общий ток потребления составил 18 мА. Кнопка включения расположена вверху панели, она аналогична кнопке включения питания прибора.


Рис.2



Теперь разберём прибор и посмотрим как устроена подсветка. ЖКИ-индикатор конструктивно выполнен в виде отдельного блока, соединяющегося с платой посредством плоского многожильного шлейфа. На фото можно увидеть два провода розового цвета во фторопластовой изоляции, несущих питание светодиодов подсветки. Просто эти самые тонкие и гибкие которые у меня были в наличии.




Рис.3                                                                                        Рис.4


В более дорогих приборах присутствует «задняя» подсветка, когда ЖКИ – матрица освещается снизу. Да, бесспорно, выглядит более гламурно, но и цена у такого девайса более высокая. Я же выполнил подсветку «боковую», она хоть и не такая суперпупер, но при слабом освещении очень даже очень.




Рис.5

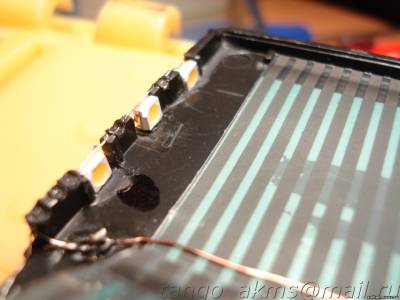

В боковинах корпуса ЖКИ – матрицы выполнены по три прорези, в которых установлены светодиоды. Поток света направлен в торец матрицы и преломляясь в стеклянных частях, освещает сегменты цифр.


Рис.6



На фото можно увидеть полоски чёрной самоклейки. Это я избавился от лишней подсветки, которую глаз тоже замечает. Выглядела как тонкие полоски света вверху и внизу экрана.



Рис.7



SMD – светодиоды я клеил обычным суперклеем.



Рис.8



Вот так выглядит законченный монтаж подсветки. Теперь вкладываем матрицу и можно собирать. Соединял проводом ПЭВ 0.3 мм.

Главное, не паять в точках касания провода со шлейфом – иначе пережжете шлейф. Просто перед пайкой проложить кусочек картона между шлейфом и проводом.

Но может кто-то придумает и по другому.



Рис.9  Вот так выглядит экран в полумраке…




Рис.10…    А вот так в полной темноте.



Скажу сразу – работа очень тонкая и кропотливая, требующая терпения и опыта. Как, в принципе и любая другая работа радиолюбителя.





Олег Зимовик

г. Макеевка Донецкой области
