Многие из нас, вероятно, сталкивались с проблемой питания 9-вольтовых
мультиметров, когда символ «батарейки» в левом верхнем углу экрана появляется в
самый неподходящий момент и прибор начинает нагло «врать». Вот и я, после того
как надоело менять «Кроны», да и в продаже они не всегда были раньше, стал
запитывать мультиметр от стационарного блока питания, и однажды отправил к
праотцам свой мультиметр, подав на него по ошибке питание 27 вольт. Вот тогда и
стал задумываться об «альтернативном источнике энергии».
Методом проб и ошибок была найдена схема. Её мне
подсказал друг по форуму radiomaster.com.ua Сергей Гуреев, за что ему респект и
«уважуха».
В данной статье предлагаю вниманию радиолюбителей схему
преобразователя напряжения для питания мультиметра на довольно распространённой
ИМС МС34063А. Схему взял из даташита микросхемы.

Рис.1
Микросхема работает как на повышение напряжения так и
на понижение. Входное напряжение от 3 до 40 вольт. Выходной ток до 1.5 ампер.
Существует калькулятор к данной ИМС, который вычисляет номиналы элементов и меняет схему в зависимости от заданных входных и выходных параметров.
Следует отметить, что данный преобразователь выгодно
отличается от иных устройств, работающих с той же задачей. В нём нет связи с
сетью 220 вольт, следовательно, исключается риск поражения пользователя
электрическим током.
Налицо явная простота – в данной схеме присутствует
всего девять деталей.
Наличие внутреннего генератора, частота преобразования
которого задаётся внешними элементами, гарантирует стабильное напряжение на
выходе устройства. Приведенные параметры, относительная дешевизна микросхемы, а
также простота включения и минимум деталей делают её привлекательной для
повторения.
Для сравнения, цена на элемент питания «Крона» у нас в
Донецке около $2, цена на ИМС МС34063А $0.5. Это при том, что «Крону» вы
периодически меняете, а она, как правило, не дешевеет.
Конструктивно преобразователь оформлен навесным
монтажом, но эстеты могут выполнить в виде печатной платы в SMD формате.

Рис.2
Микросхему я применил в корпусе DIP-8 – для неё есть
панелька и удобно вокруг вести монтаж остальных элементов.

Рис.3
Входное питание беру с литиевого аккумулятора от
мобильного телефона.

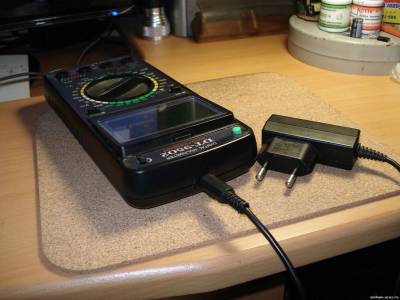

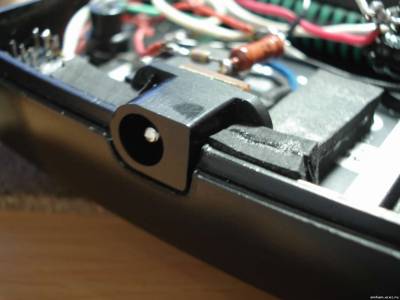

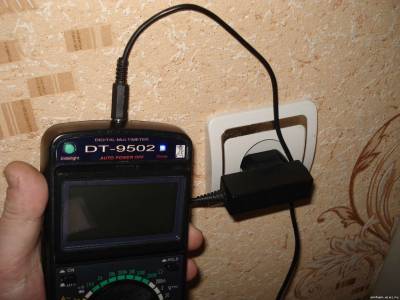

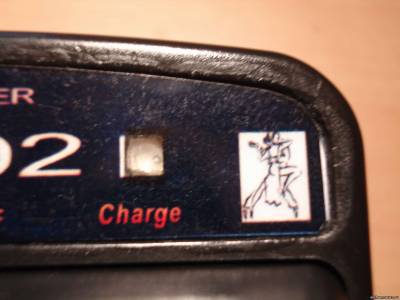

В торце корпуса мультиметра выполнен разъём для
подключения зарядного устройства, в моём случае от того же мобильного телефона.

Рис.4
Какой либо настройки схема не требует – всё работает
сразу при включении питания. Подключать преобразователь следует в разрыв
дорожки, идущей от кнопки включения питания к остальной части схемы.
Дорабатывался мультиметр DT–9502, у него подача питания
организована кнопкой. Если будут дорабатываться приборы с «галетником», то там
уже следует действовать по ситуации.

Рис.5

Рис.6
Ток потребления составляет 20 мА, а в режиме измерения
ёмкости на пределе «200 мкФ» – 60 мА.
Мультиметры этого класса имеют таймер на отключение по времени работы, поэтому
при питании в 3.8 – 4.2 вольта время работы будет сокращаться вдвое. Чтобы этого
не произошло надо подпаять параллельно конденсатору таймера конденсатор ёмкостью
100 мкФ со стороны дорожек.

Рис.7
Также можно встроить боковую подсветку экрана – очень
удобная штука, не раз меня выручала. Но это уже совсем другая тема.
Олег Зимовик
г. Макеевка Донецкой области
|
